Металлорукав «конус-конус 74°» серии: Н8ДО.449.033

Производственная компания «ФлексоКомпонент» изготавливает и реализует МРВД в ассортименте, включая металлорукава Н8Д0.449.033, предлагаемые в версиях (02-13).

Продукция часто именуется СРГС. Эта аббревиатура информирует, что товар является герметичным рукавом, изготовленным из стали посредством сварки.

Предназначена для соединения отдельных устройств, агрегатов, узлов трубопроводов малых диаметров (до 32 мм). Позволяет перекачивать рабочие среды любых типов. от полностью инертных, до химически агрессивных.

Вариант конструктивного исполнения основных элементов металлорукава данной серии, технология его производства во многом аналогичны упомянутым решениям для рукавов серии 4655.

Сильфон изготовлен из спирально свёрнутой ленты (нержавеющая сталь 12Х18Н10Т, её отечественные и импортные аналоги) толщиной 0.3 мм проваренной контактным швом по верхним точкам гофр, с последующей гидроформовкой.

Увеличению механической прочности продукции, Н8ДО.449.033, допустимого значения рабочего давления перемещаемой среды достигается изготовлением из проволоки (нержавеющая сталь) внешней сетчатой оплётки (один-три слоя).

Концевые части оплётки в местах установки присоединительной арматуры заделаны в специальные металлические стаканы. Это минимизирует возникающие, в данных местах, изгибающие нагрузки, защищает гофры сильфона от термического воздействия при осуществлении сварки (пайки).

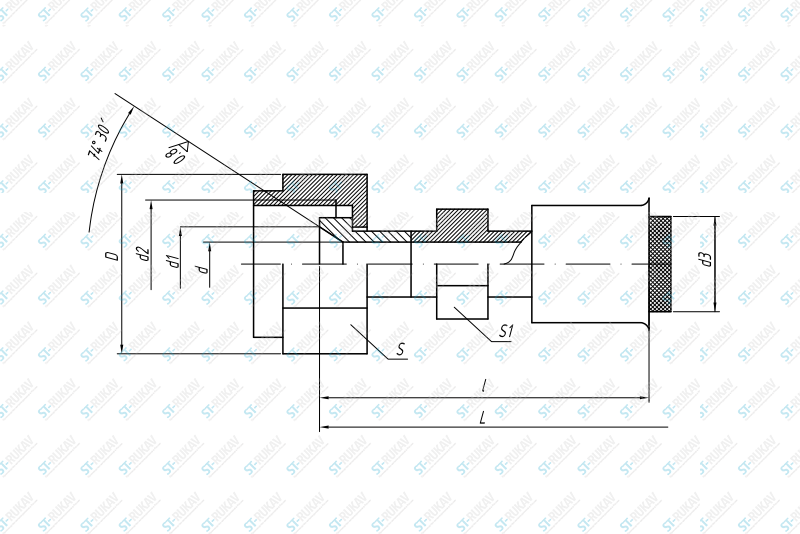

Гайка накидная фиксируется на гибкую часть МРВД аргонодуговой сваркой. Надлежащая герметизация места соединения гибкого рукава с жёстким трубопроводом достигается приданием гайке специальной формы (конус с углом 74°). 100% выпускаемой продукции проходит на предприятии выпускной контроль на герметичность.

Основные размеры и эксплуатационные характеристики МРВД Н8Д0

В линейке нашей продукции данной серии представлены рукава трёх диаметров: DN = 20 мм, 25 мм, 32 мм. Стандартная длина данной продукции не превышает, как правило, 6 м. возможно изготовление под заказ металлорукавов высокого давления с иными размерами.

Допустимое рабочее давление (для наружной температуры +20°С) составляет 45-210 бар.

Разрешённый диапазон рабочих температур – (-260°С/+650°С)

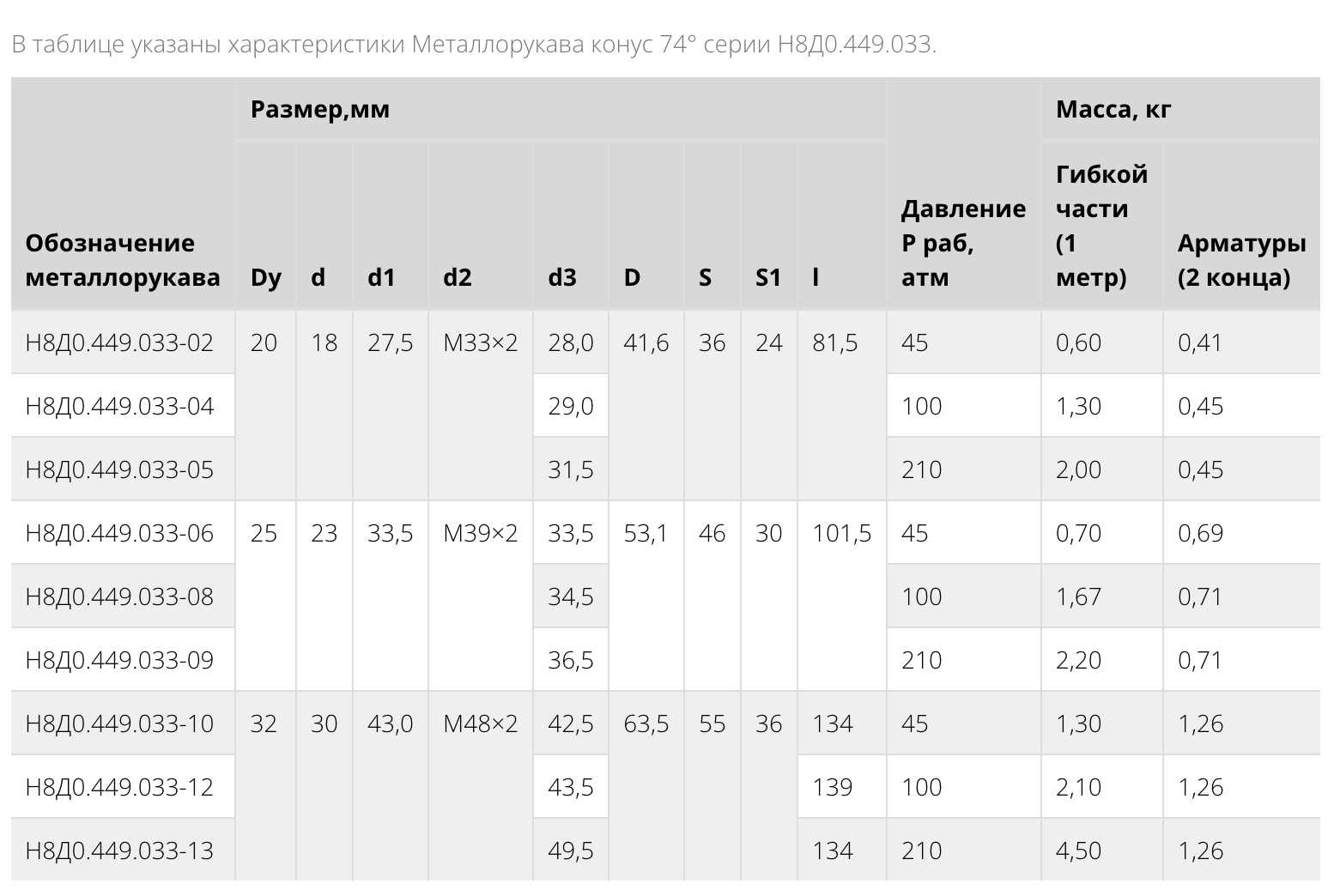

Основные геометрические размеры выпускаемой нами серии Н8Д0.449.033 сведены в таблицу ниже

Что требуется указать при оформлении заказа

Чтобы получить МРВД требуемых размеров с нужными эксплуатационными характеристиками, в заявке обязательно необходимо указать следующую информацию:

• DN (мм);
• L (мм/м);
• Рраб (бар/МПа);
• допустимый диапазон температур перемещаемой среды, её тип, свойства (химическая активность, инициирование коррозии).

Расшифровка маркировки

Есть рукав, Н8ДО.449.033-2-25-100-1,0-2-25-100-1,0. Здесь:

• Н8ДО.449.033 – серия МРВД;
• 2 – вариант эксплуатации (в данном случае, наземный);
• 25 – DN;
• 100 – Рраб (кг/см2)
• 1.0 – L=1000 мм.

На любые оставшиеся вопросы можно получить развёрнутую консультацию у менеджера по работе с клиентами.
