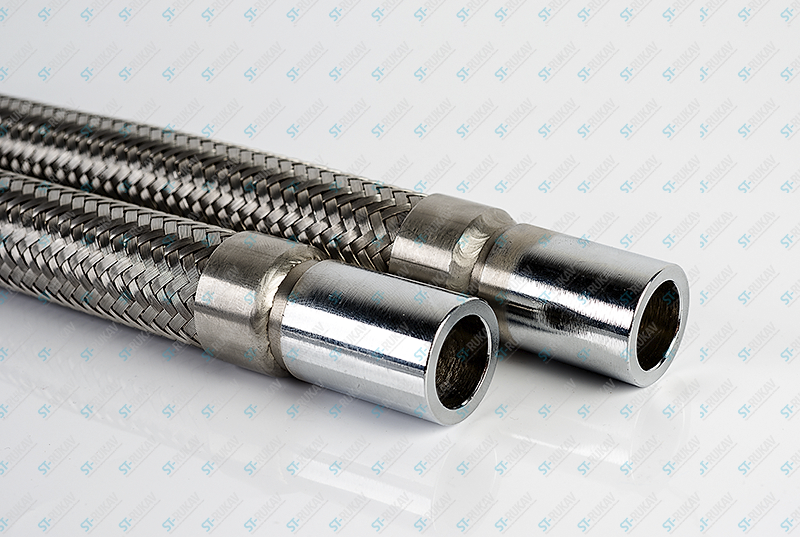

Металлорукав «под приварку» серии: Н8ДО.449.020

Если вы ищите металлорукава, рассчитанный на эксплуатацию при высоких давлениях перемещаемых сред, обладающие повышенной стойкостью к длительным вибрационным и резонансным нагрузкам, ознакомьтесь с каталогом продукции «ФлексоКомпонент». Серия Н8ДО.449.020 поможет решить все ваши проблемы. Продукция представлена в ассортименте, в версиях 00-07, что позволяет, с высокой степенью вероятности, подобрать МРВД любому заказчику.

МРВД указанной серии рассчитаны на использование в целях перекачки практически любых сред: пара, газов, жидкостей, включая агрессивные. Они способны сохранять высокую герметичность и работоспособность:

• в условиях существенных колебаний системы, вибрационных нагрузок;
• при значительном давлении перемещаемых сред, которое может достигать 45 бар;
• в диапазоне рабочих температур от -250°С до +600°С.

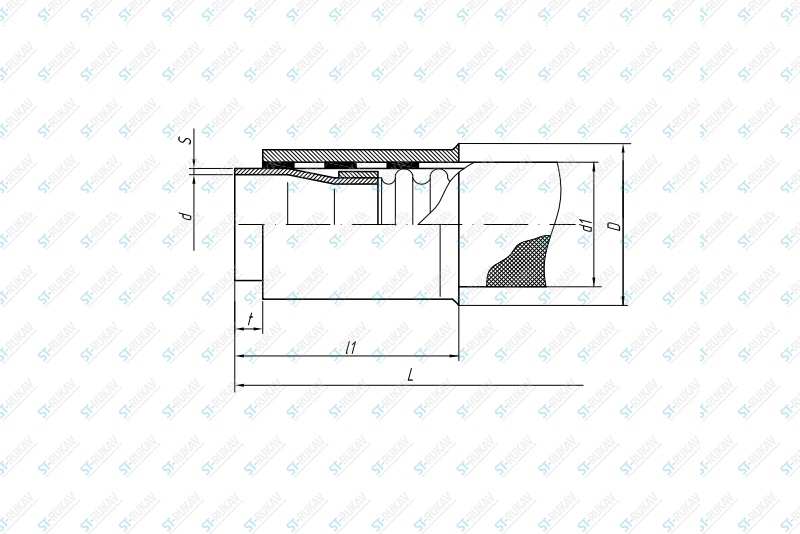

Конструктивное исполнение

Металлорукава имеют стандартную конструкцию, соответствующую требованиям технических условий 3695-001-05756518-2017:

• основа РГТ – гофрированный сильфон, производимый в несколько этапов.

На первом, из стальной ленты, изготавливается спиралешовная тонкостенная (0.14-0.3 мм) труба из нержавеющей стали марок 08Х18Н10Т (аналогов). Шов выполняется аргонодуговой сваркой. Затем, по винтовой траектории, на ней накатываются гофры. В сформированную между ними впадину закладывается усиливающий элемент, нержавеющая стальная проволока. Это существенно повышает несущие способности сильфона.

Если заказчику требуется рукав данной серии, изготовленный согласно иным техническим условиям, 3642-003-80018215-2015, то сильфон будет выполнен по-иному. В качестве заготовки под него используется цельнотянутая труба, формируемая, на начальном этапе, из трубной заготовки.

• Внешнюю защиту от повреждений механического характера обеспечивает многослойная сетчатая оплётка.

Она формируется в 1-3 слоя из плетёной стальной проволоки (нержавейка).

• Рукав, с двух сторон, имеет соединительную арматуру под приварку.

Основные параметры продукции

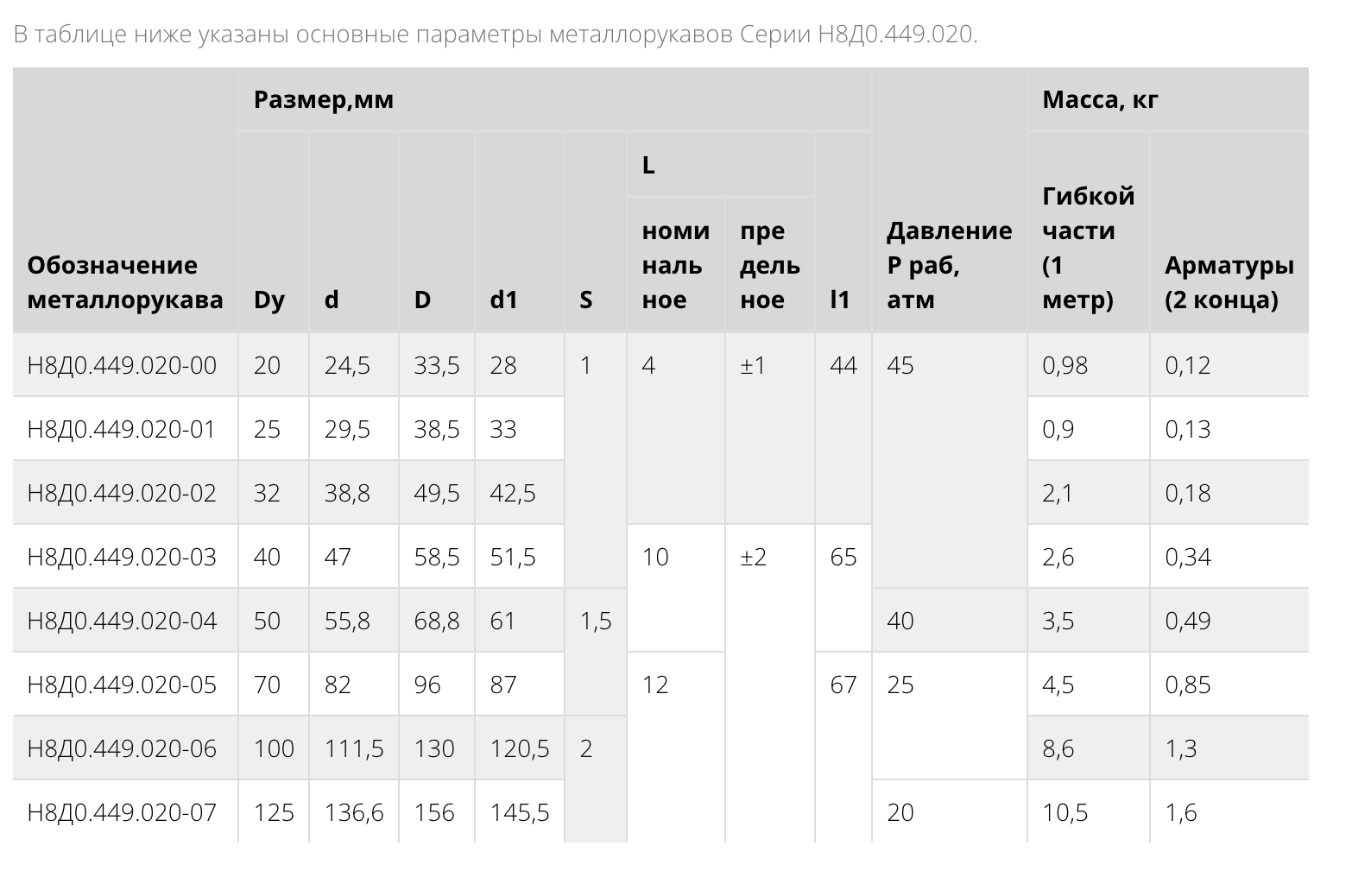

Для удобства заказчиков в таблице ниже сведены все базовые характеристики товаров рассматриваемой серии.

Как оформить заказ

Для того, чтобы получить металлорукав с нужными характеристиками, в заявке обязательно необходимо указать следующую информацию:

• требуемый DN в миллиметрах;
• необходимая длина МРВД (в м);
• необходимое допустимое значение рабочего давления (бар, МПа, кг/см2);
• какие среды планируется перемещать (обязательно предоставить развёрнутую информацию, если они относятся к инициирующим коррозию или являются химически агрессивными).

Напоминаем, что вся базовая информация о металлорукавах, приведена в их маркировке. Пример: Н8Д0.449.020-2-32-45-5.0. Здесь:

• Н8Д0.449.020 – указывает на серию МРВД;
• 2 – условия, в которых разрешена эксплуатация рукава (в конкретном случае, наземные);
• 32 – DN, указанный в миллиметрах;
• 45 – максимально разрешённое рабочее давление (бар);
• 5.0 – длина металлорукава, проставленная в метрах.

Если имеются сложности с формированием заявки, развёрнутую техническую консультацию можно получить у менеджера по работе с клиентами.
