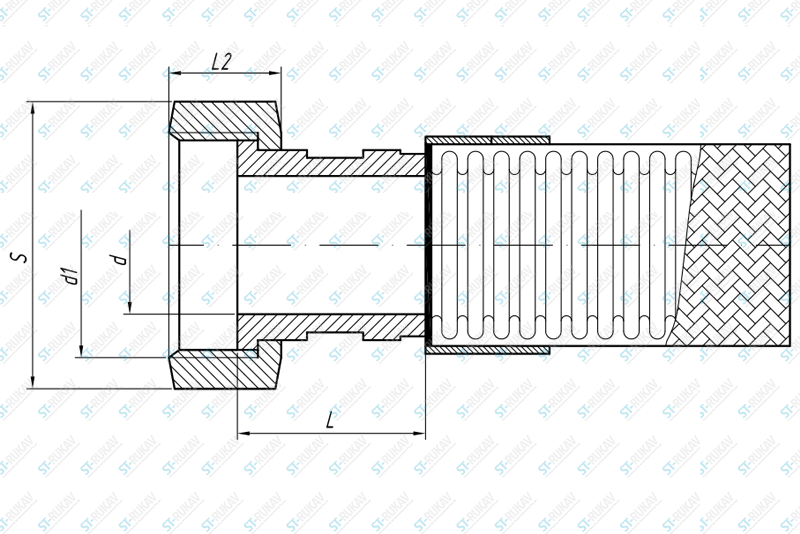

STR 040 металлорукав с арматурой «накидная гайка резьба G п/у»

Монтаж металлорукава осуществляется к ответному штуцеру аналогичных размеров, либо с использованием специальных переходников резьбовых (также имеются в нашем каталоге).

Благодаря свободному вращению гайки относительно рукава, надёжный монтаж производится в короткие сроки.

Необходимую герметичность место соединения получает благодаря смятию прокладки, установленной между торцом ниппеля и ответным штуцером. Для исключения проворачивания металлорукава в процессе закрепления накидной гайки, ниппель следует удерживать ключом за технологические лыски (шестигранник).

По требованию клиента изготавливаем под заказ металлорукава с иной присоединительной арматурой (гайка – фланец, штуцер-гайка, иной набор).

Если клиента интересует наличие ответного фитинга, привариваемого к трубопроводу, готовы выполнить его с отводом на 90 (60, 30) градусов.

В каталоге представлены металлорукава STR 040 с гайками, имеющими резьбу от ¼” до 2.0”.

Под заказ изготовим для клиента рукав с редко используемыми, либо нестандартными фитингами.

Дополнительные услуги, доступные заказчикам

Кроме накидных гаек, поименованных в каталоге компании, мы производим на заказ весь ассортимент, предусмотренный действующими нормативами:

• 23353-78 – продукция используется в резьбовых соединениях арматуры металлорукавов, трубопроводов, пневматическом (гидравлическом) оборудовании с конусностью в 24° при монтаже по первому, осевому, второму, радиальному варианту;
• 16046-70 – задаёт размеры и требования к конструкциям гаек для ниппелей полусферического типа, используемые для соединения металлорукава с трубопроводом по внутреннему конусу;
• 16047-70, регламентирует аналогичные параметры для сферических ниппелей.

Вся вышеназванная продукция по своим техническим характеристикам, полностью соответствует положениям норматива 16078-70. В нашем ассортименте представлены гайки в исполнениях 1-3 для использования в трубопроводах, по которым перемещаются неагрессивные среды, и 4-6, рассчитанные на работу в агрессивных средах.

Если, согласно требованиям рабочей документации, заказчику требуется присоединить металлорукав к трубопроводу (оборудованию) по внутреннему конусу иным образом, готовы предложить упорные кольца. Соответствующие требованиям норматива 16048-70.

Если соединение осуществляется по внешнему конусу, готовы предложить в качестве соединительной арматуры металлорукава гайки, изготовленные согласно нормативу 13957-74.

Материал ниппелей:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).

Материал гаек:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10), Ст.20, Ст.45.
