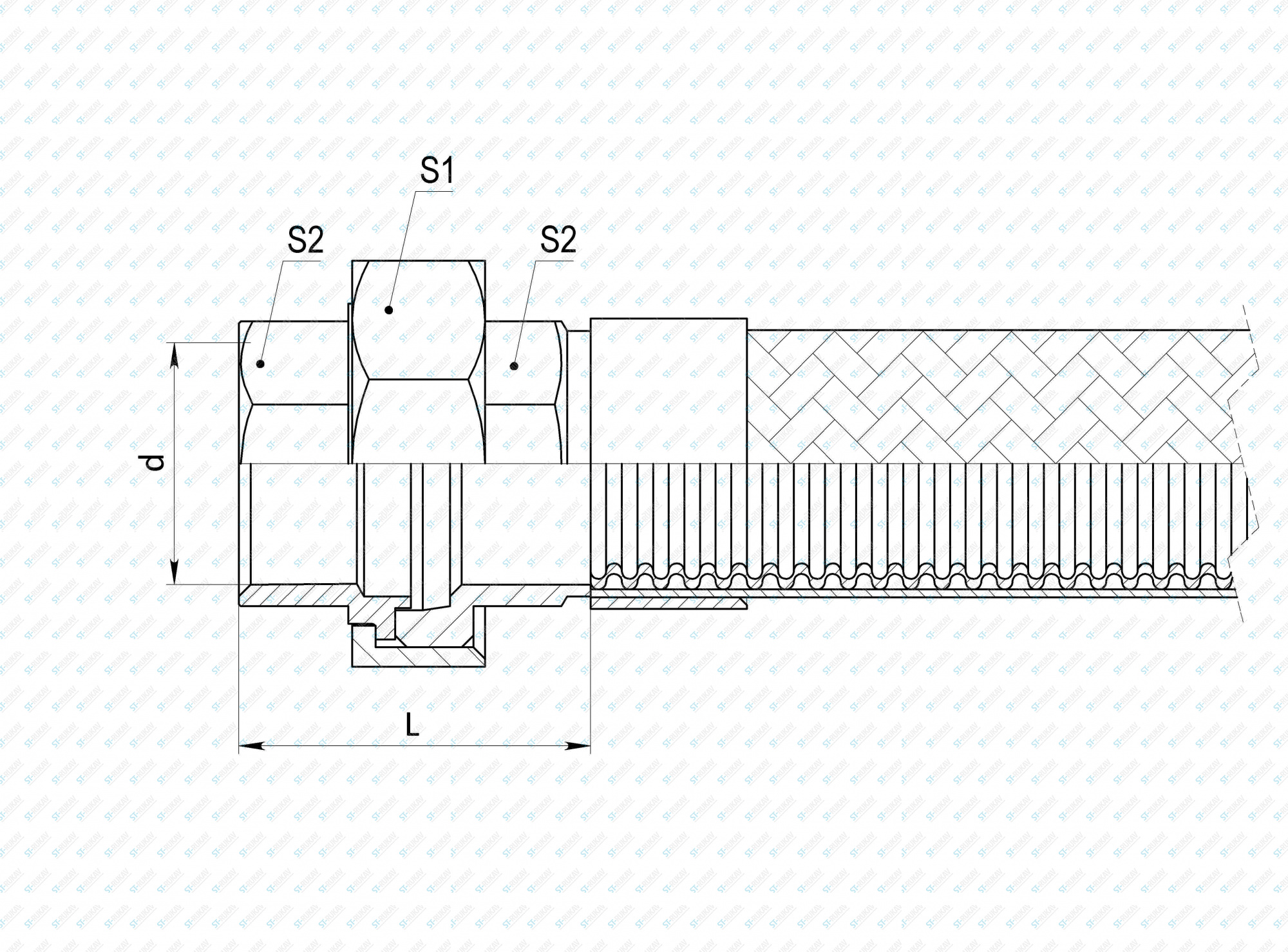

STR 080 металлорукав с арматурой «муфта американка ВР G п/у»

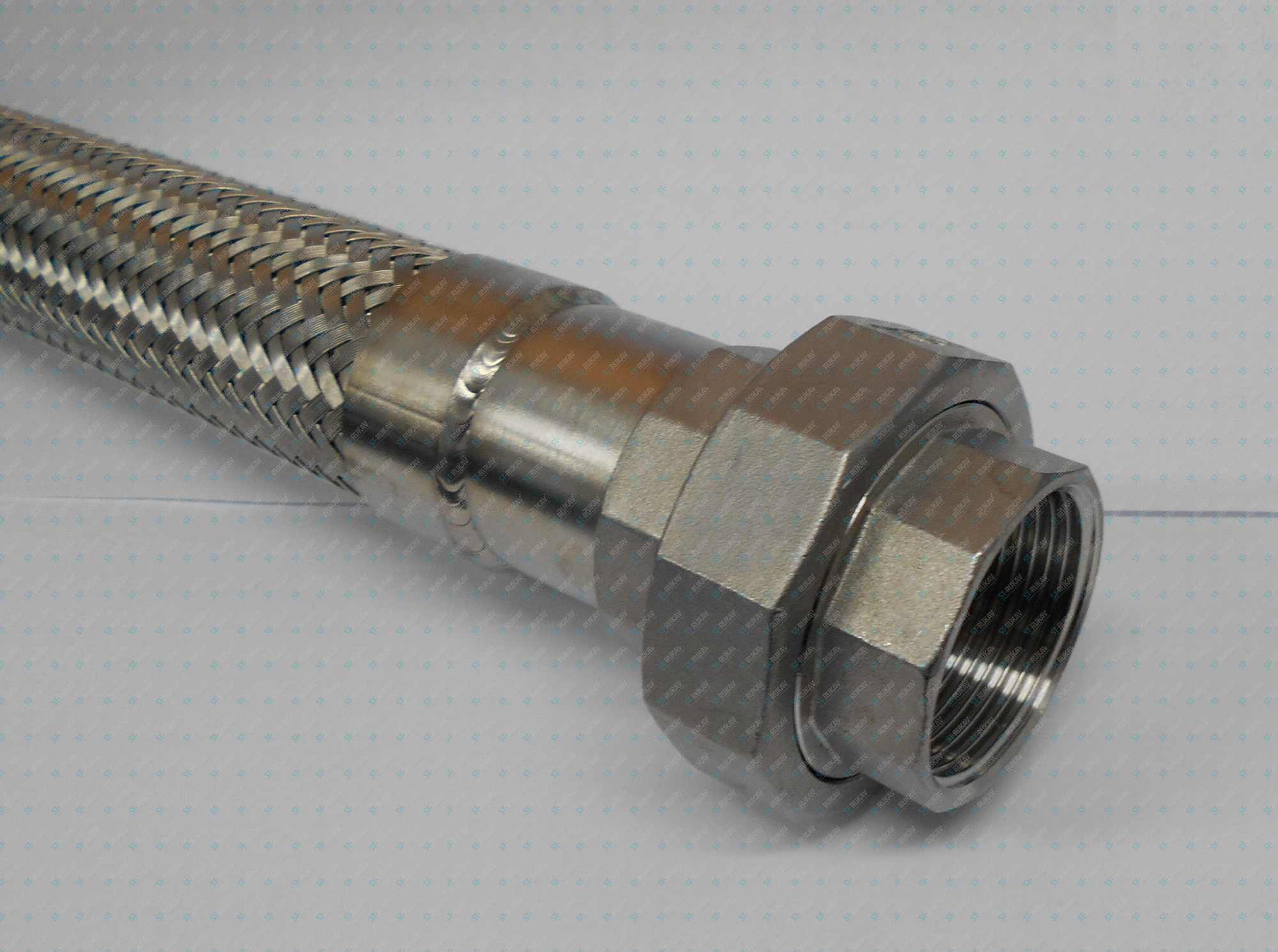

Данные изделия комплектуются трёхсоставными муфтами американками, на которых нарезана внутренняя резьба типа BP G п/у цилиндрического типа, укомплектованная прокладками. Упомянутая продукция отличается весьма удобным монтажом. Это выражается в возможности устанавливать на трубопроводе изначально только часть муфты (без самого рукава, что исключает его перекручивание). Затем средней гайкой соединяются части муфты, размещённые на рукаве и установленные на трубопровод. Для обеспечения возможности стыковать элементы разных диаметров, допускается использование переходных штуцеров.

Стыковочные гайки выполняются из стали нержавеющих марок российского (03Х17Н14М3, аналоги) или иностранного (AISI 316L, аналоги).

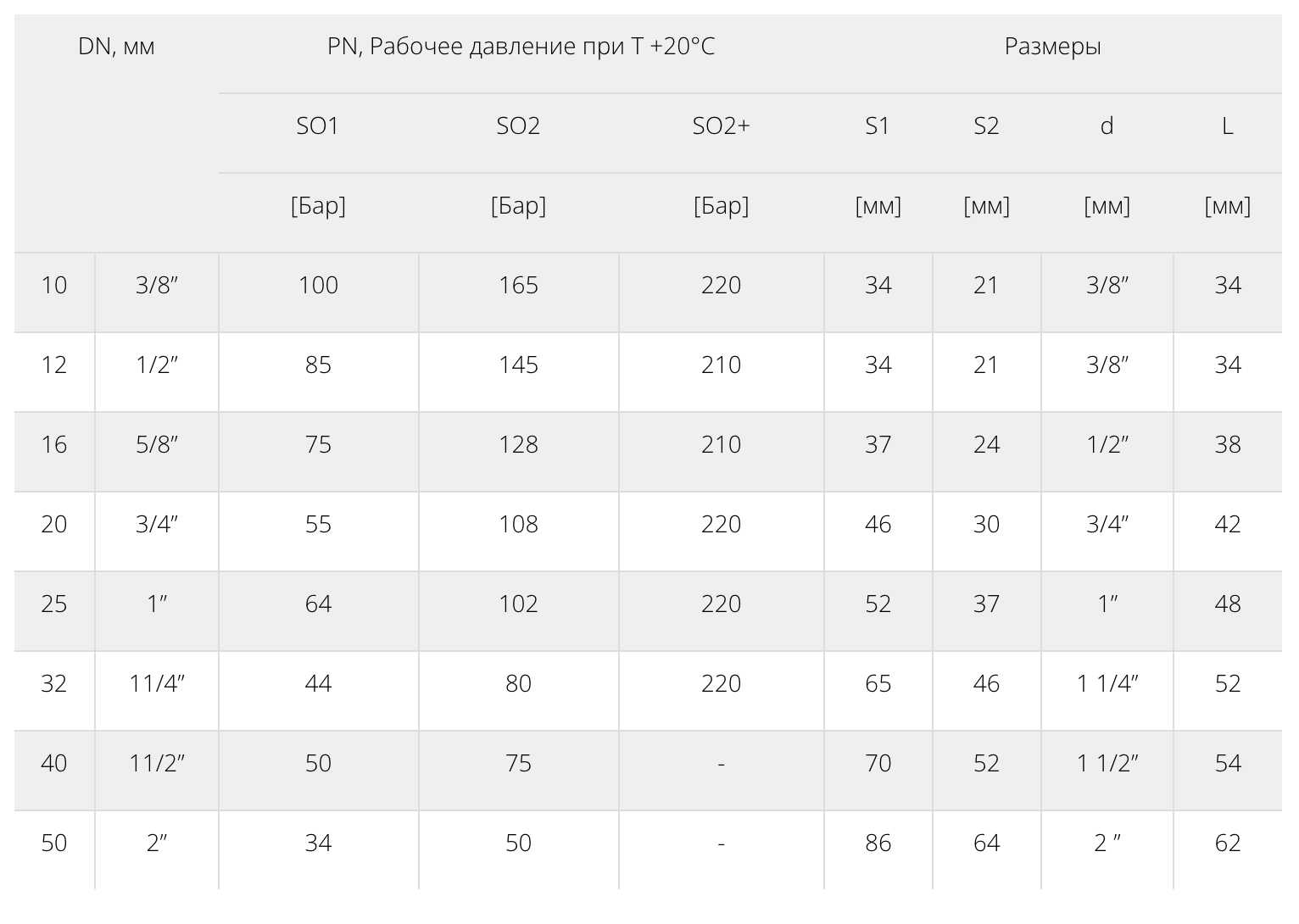

Для удобства заказчиков информация о базовых характеристиках, выпускаемых металлорукавов STR 080, приведена в сводной таблице ниже.

Конструктивные особенности исполнения

По согласованию с заказчиком, концевая арматура может изготавливаться из иных материалов. Кроме нержавеющей стали, возможно использование углеродистой, с нанесённым гальваническим покрытием, либо без такового, латунь, медь.

Использование подобной соединительной арматуры обеспечивает надёжное и герметичное соединение, позволяет добиться придания соединительному участку характеристик, идентичных остальному участку трубопровода (включая прочностные), практически исключает вероятность повышенного истирания мест стыковки.

Применение подобных фитингов позволяет оперативно выполнить разборку магистрали для выполнения профилактических работ, ремонта и замены неисправных узлов и элементов.

Единственным ограничение на использование муфты американки является внутренний диаметр трубопроводов (смотри таблицу).

Особенности резьб

Заказчикам предлагаются решения с резьбами различных групп:

• метрической, выполненной согласно положений нормативов ГОСТ/DIN – именуется европейским стандартом.

Производится с резьбой разных шагов, различных размеров. Чаще всего, подобные резьбы являются цилиндрическими. Значительно реже, коническими.

• Дюймовая трубная (BSR) – это британский стандарт. Выполняется в дюймах. Наиболее востребован в сантехнике (иной трубной промышленности). Шаг резьбы обозначается в количестве витков на один дюйм (25.4 мм);
• американская дюймовая (SAE) – устанавливается на всей американской технике.

Под заказ, готовы комплектовать МРВД угловыми, прямыми американками. Рукава с подобными фитингами востребованы в системах водоснабжения, сжатого воздуха, кондиционирования, отопления.

Материал гаек:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).
