STR 081 металлорукав с арматурой «муфта американка ВР G конус»

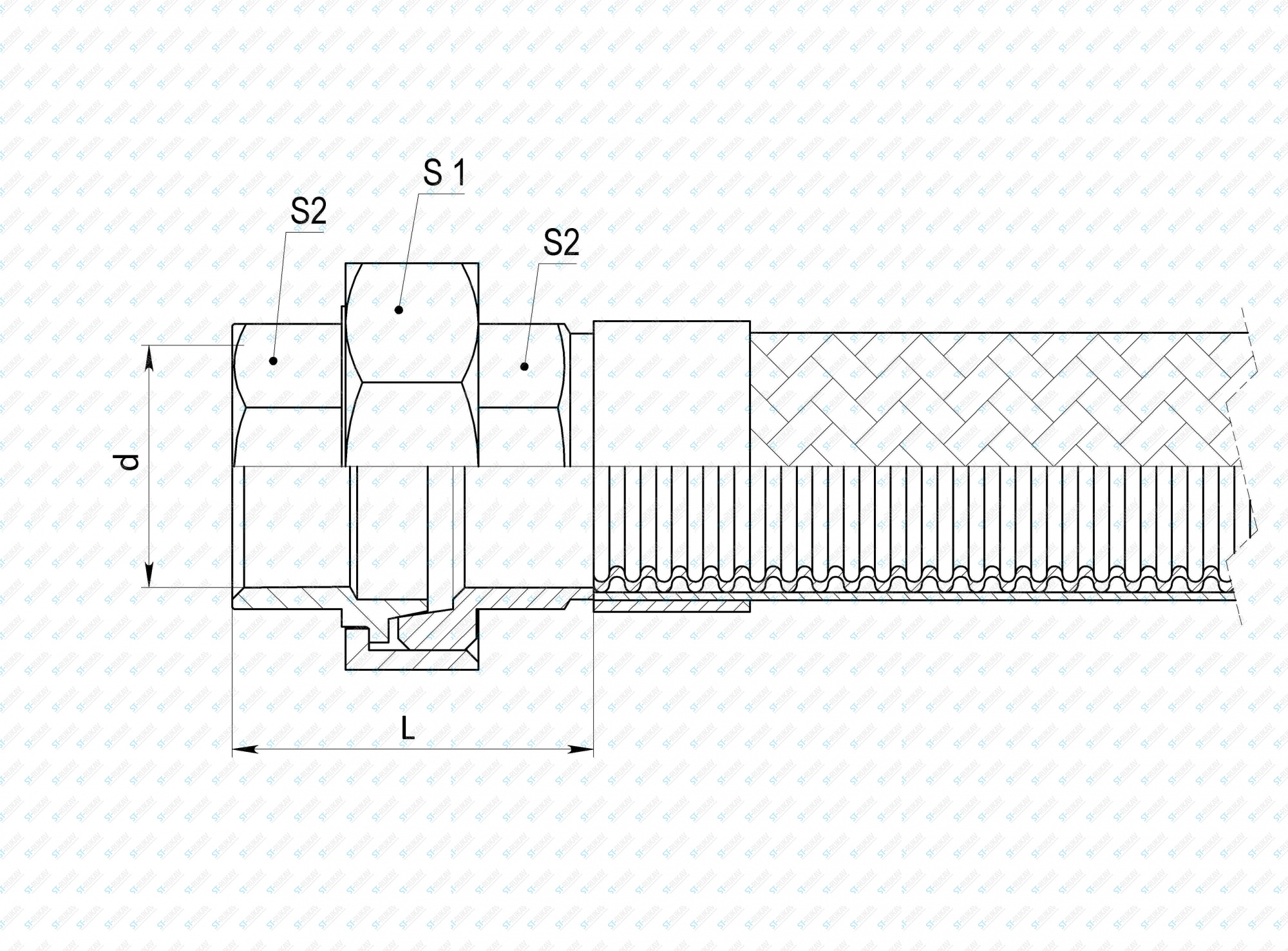

В качестве присоединительной арматуры рукава комплектуются трёхсоставными муфтами, именуемыми «американка», которые изготовлены с внутренней резьбой (трубная цилиндрическая, тип BP G конус). Благодаря конусной конструкции требуемая герметичность соединения обеспечивается без использования дополнительных уплотнений и прокладок.

Продукция востребована для соединения элементов и узлов трубопроводов со значительными температурами перемещаемых сред. Применение резьбовых соединений, комплектуемых прокладками, в подобных случаях не рекомендуется.

При необходимости, готовы предложить заказчику варианты МРВД, укомплектованные штуцерами и переходниками, позволяющими соединять в единую конструкцию несколько металлорукавов.

По умолчанию, гайки изготавливаются из стали нержавеющих марок, отечественного (12Х18Н10Т, аналоги), импортного (AISI 321, аналоги) производства.

По согласованию с заказчиком, они могут производиться из углеродистых марок стали, латуни, меди.

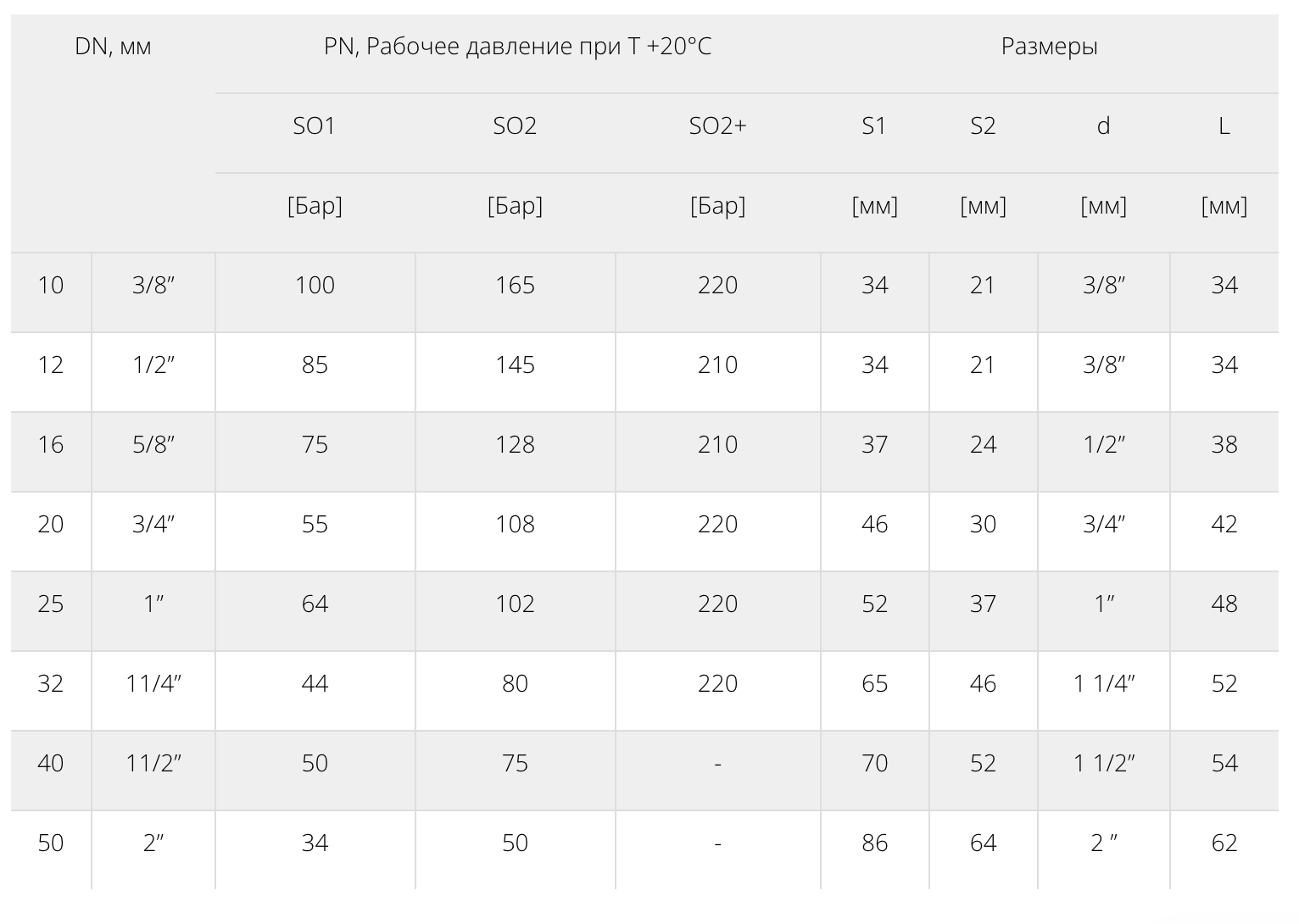

Для удобства клиентов, основные характеристики линейки производимых МРВД рассматриваемой серии, сведены в единую таблицу ниже.

Справочная информация

Под заказ готовы рассмотреть возможность производства металлорукавов с арматурой в виде угловых, прямых американок с резьбами, выполненными по американским нормативам.

Это дюймовые унифицированные резьбы, изготовленные по одному из стандартов серии UN.

Резьбы данной группы имеют угол в 60° при вершине, что аналогично метрической продукции, выполненной по нормативам ISO, но размерные ряды выражены в дюймах. При этом шаг резьбы задаётся числом ей витков на один дюйм длины. Согласно этому параметру, готовая продукция подразделяется на:

• UNC – имеющую крупный шаг (основная);
• UNF – выполненную с мелким шагом (мелкая);
• UNEF – произведённые с шагом особо мелким (супермелкая).

Определение «шаг резьбы», в связи с разными подходами, для дюймовой и метрической резьб также различается. Количество витков на один дюйм именуется TPI, в метрической резьбе, «Р» (расстояние, замеряемое между ближайшими вершинами, расположенными на винтовой линии). Они соотносятся следующим образом: P=1”/TPI.

Существуют отличительные особенности в маркировке американской резьбы. В маркировке проставляется три величины:

• первая, диаметр (проставляется в дюймах);
• вторая – TPI;
• третья – стандарт, согласно которому она изготовлена.

При этом для диаметров, значение которых не превышает ¼”, проставляется целое число в диапазоне (0-12). Его ставят сразу за символом # или №. Каждому из этих чисел соответствует конкретный внешний диаметр (определяется по справочным таблицам).

Для диаметров, превышающих ¼”, его значение проставляется в дюймах.

На любые вопросы, касающиеся выбора готовой продукции и оформления заказа, развёрнутую информацию представит наш менеджер отдела по работе с клиентами.

Материал гаек:

AISI 316L (03Х17Н14М3), AISI 321 (12Х18Н10Т), AISI 304 (08Х18Н10).
