STR 093 U-FLEX серии UFE (свободные фланцы)

Все описание

Нашли дешевле?

У нас вы найдете удобную карту подбора.

Цена условная и зависеть будет конкретно от вашей задачи

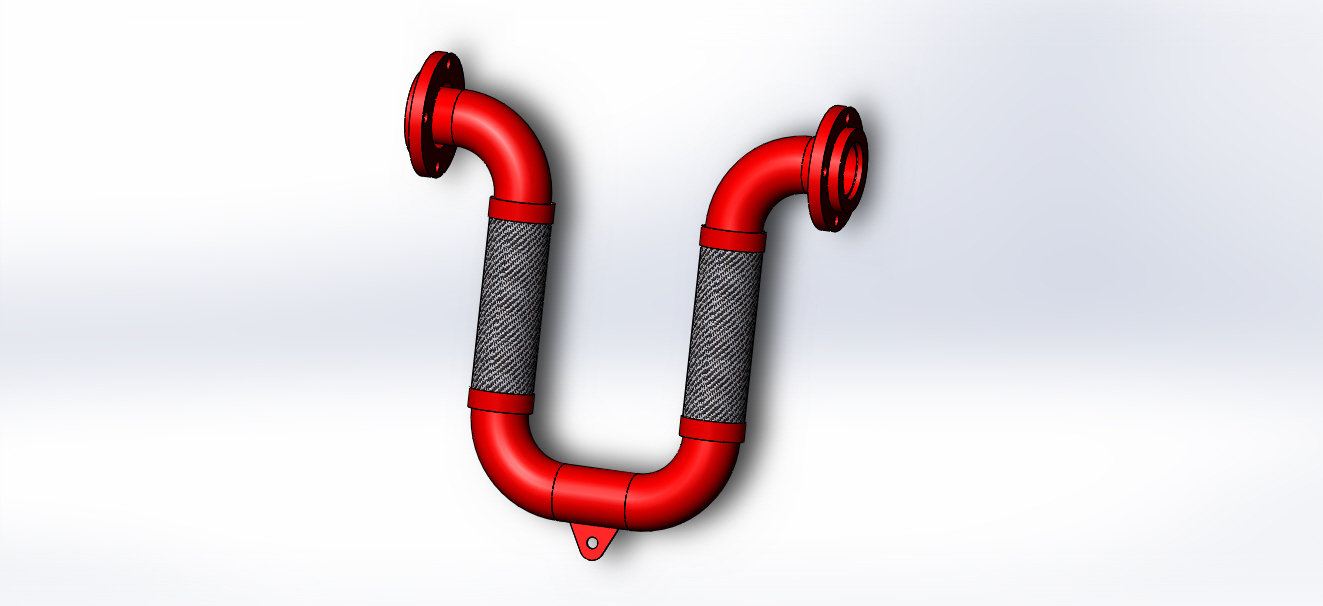

Гибкая сейсмовставка U-FLEX серии UFE (свободные фланцы)

Сейсмовставка с фланцевым соединением обеспечивает быстрый монтаж, не требует сварочных работ. Комплектуется приварными фланцами по ГОСТ 12820-80 и свободными по ГОСТ 12822-80, последние, обеспечивают удобство при монтаже т.к. фланцы вращаются относительно самой вставки. Возможен вариант исполнения одного приварного фланца, второго свободного. Дополнительно укомплектовываем комплектом ответных фланцев, крепежом и прокладками.

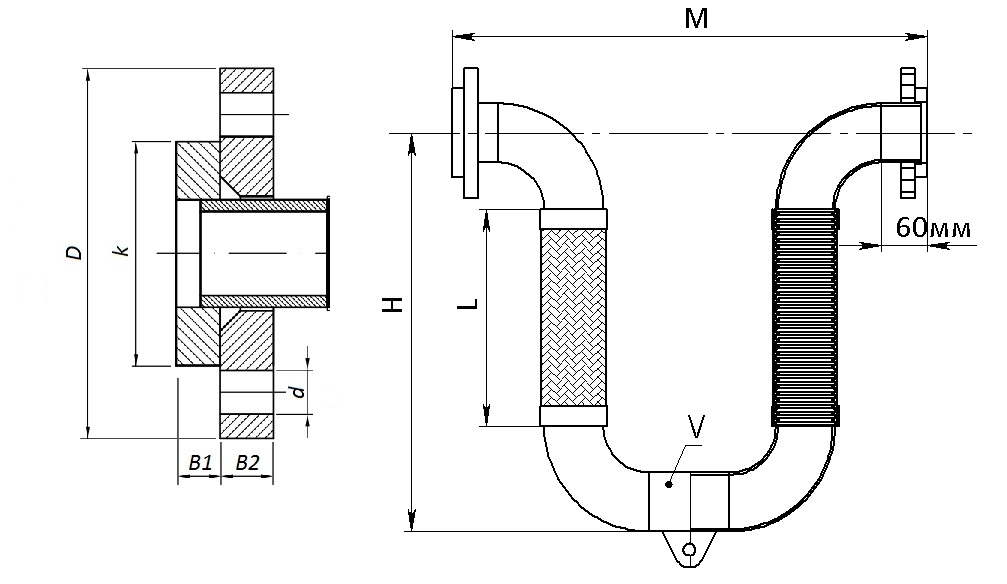

Размеры приведены в таблице.

Компенсирующая способность +-50мм

Диаметр трубы, мм		Cерия	Движение X,Y,Z мм	Расстояние М мм	Длина H мм	Длина рукава L мм	ØD мм	Øk мм	B1 мм	B2 мм	Ød мм	n	болт	Вставка V мм
5/8ʺ	DN16	UFE-16-100	100	292	397	340	95	47	12	14	14	4	М12	60
3/4ʺ	DN20	UFE-20-100	100	296	411	340	105	58	14	16	14	4	М12	60
1ʺ	DN25	UFE-25-100	100	332	443	350	115	68	14	16	14	4	М12	60
1 1/4ʺ	DN32	UFE-32-100	100	372	477	360	135	78	14	16	18	4	М16	60
1 1/2ʺ	DN40	UFE-40-100	100	408	508	370	145	88	14	18	18	4	М16	60
2ʺ	DN50	UFE-50-100	100	484	560	380	160	102	16	20	18	4	М16	60
2 1/2ʺ	DN65	UFE-65-100	100	560	638	410	180	122	16	20	18	8	М16	60
3ʺ	DN80	UFE-80-100	100	636	712	440	195	133	16	20	18	8	М16	60
4ʺ	DN100	UFE-100-100	100	788	831	470	215	158	18	22	18	8	М16	60

Компенсирующая способность +-100мм

Диаметр трубы, мм		Cерия	Движение X,Y,Z мм	Расстояние М мм	Длина H мм	Длина рукава L мм	ØD мм	Øk мм	B1 мм	B2 мм	Ød мм	n	болт	Вставка V мм
5/8ʺ	DN16	UFE-16-200	200	312	497	430	95	47	12	14	14	4	М12	80
3/4ʺ	DN20	UFE-20-200	200	316	501	430	105	58	14	16	14	4	М12	80
1ʺ	DN25	UFE-25-200	200	352	533	440	115	68	14	16	14	4	М12	80
1 1/4ʺ	DN32	UFE-32-200	200	372	577	460	135	78	14	16	18	4	М16	60
1 1/2ʺ	DN40	UFE-40-200	200	408	628	490	145	88	14	18	18	4	М16	60
2ʺ	DN50	UFE-50-200	200	484	680	500	160	102	16	20	18	4	М16	60
2 1/2ʺ	DN65	UFE-65-200	200	560	768	540	180	122	16	20	18	8	М16	60
3ʺ	DN80	UFE-80-200	200	636	842	570	195	133	16	20	18	8	М16	60
4ʺ	DN100	UFE-100-200	200	788	1001	640	215	158	18	22	18	8	М16	60

Компенсирующая способность +-150мм

Диаметр трубы, мм		Cерия	Движение X,Y,Z мм	Расстояние М мм	Длина H мм	Длина рукава L мм	ØD мм	Øk мм	B1 мм	B2 мм	Ød мм	n	болт	Вставка V мм
5/8ʺ	DN16	UFE-16-300	300	362	597	530	95	47	12	14	14	4	М12	130
3/4ʺ	DN20	UFE-20-300	300	366	601	530	105	58	14	16	14	4	М12	130
1ʺ	DN25	UFE-25-300	300	392	633	540	115	68	14	16	14	4	М12	120
1 1/4ʺ	DN32	UFE-32-300	300	432	677	560	135	78	14	16	18	4	М16	120
1 1/2ʺ	DN40	UFE-40-300	300	468	738	600	145	88	14	18	18	4	М16	120
2ʺ	DN50	UFE-50-300	300	544	800	620	160	102	16	20	18	4	М16	120
2 1/2ʺ	DN65	UFE-65-300	300	620	898	670	180	122	16	20	18	8	М16	120
3ʺ	DN80	UFE-80-300	300	696	972	700	195	133	16	20	18	8	М16	120
4ʺ	DN100	UFE-100-300	300	848	1151	790	215	158	18	22	18	8	М16	120
