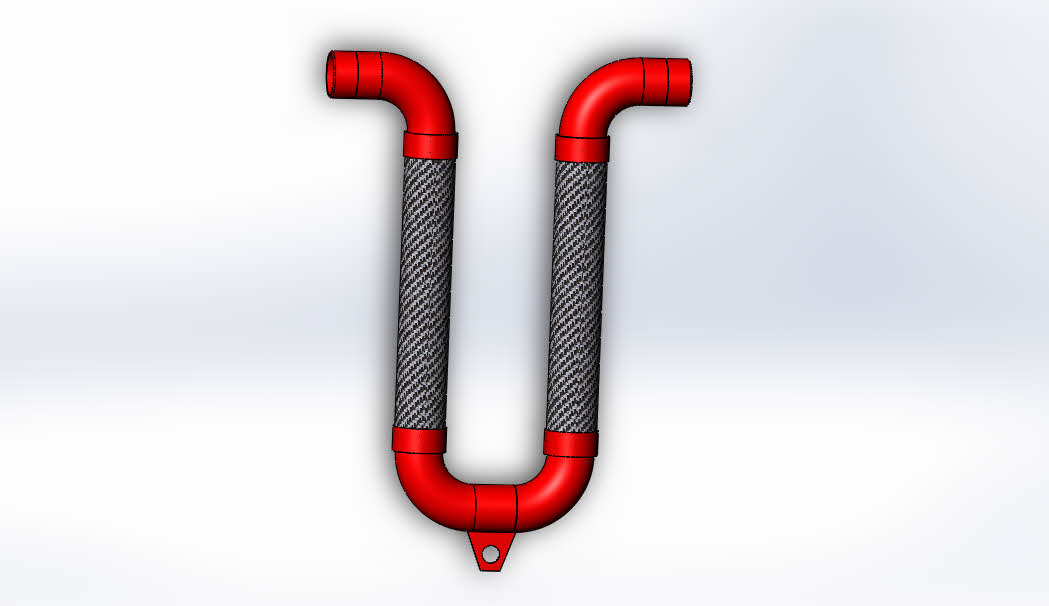

Гибкая сейсмовставка U-FLEX серии UCG (наружная резьба)
Данные изделия применяются на химических и нефтеперерабатывающих предприятия, энергетических комплексах и котельных, предприятия с вибрационным оборудованием, промышленных объектах в сейсмоопасных регионах.

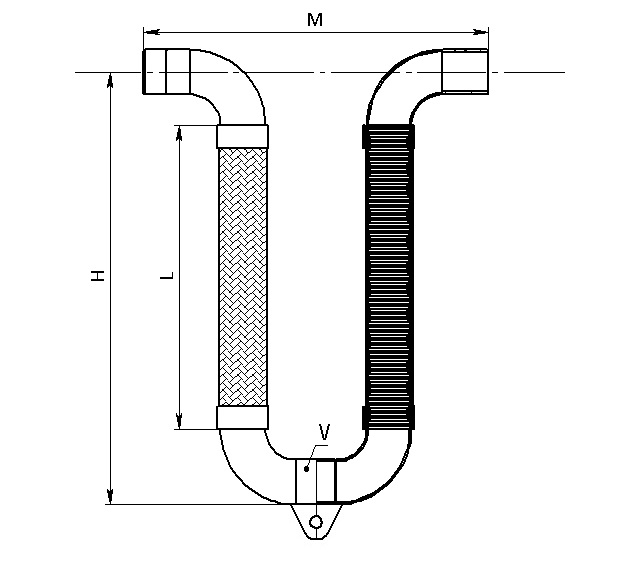

Размеры приведены в таблице.
Компенсирующая способность +-50мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
Резьба R |
|
|
1/2ʺ |
DN15 |
UСG-15-100 |
100 |
242 |
397 |
330 |
60 |
R 1/2ʺ |
|
3/4ʺ |
DN20 |
UСG-20-100 |
100 |
256 |
411 |
340 |
60 |
R 3/4ʺ |
|
1ʺ |
DN25 |
UСG-25-100 |
100 |
292 |
443 |
350 |
60 |
R 1ʺ |
|
1 1/4ʺ |
DN32 |
UСG-32-100 |
100 |
352 |
477 |
360 |
60 |
R 1 1/4ʺ |
|
1 1/2ʺ |
DN40 |
UСG-40-100 |
100 |
388 |
508 |
370 |
60 |
R 1 1/2ʺ |
|
2ʺ |
DN50 |
UСG-50-100 |
100 |
464 |
560 |
380 |
60 |
R 2ʺ |
|
2 1/2ʺ |
DN65 |
UСG-65-100 |
100 |
560 |
638 |
410 |
60 |
R 2 1/2ʺ |
|
3ʺ |
DN80 |
UСG-80-100 |
100 |
636 |
712 |
440 |
60 |
R 3ʺ |
|
4ʺ |
DN100 |
UСG-100-100 |
100 |
838 |
831 |
470 |
60 |
R 4ʺ |
Компенсирующая способность +-100мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H Мм |
Длина рукава L мм |
Вставка V мм |
Резьба R |
|
|
1/2ʺ |
DN15 |
UСG-15-200 |
200 |
262 |
497 |
430 |
80 |
R 1/2ʺ |
|
3/4ʺ |
DN20 |
UСG-20-200 |
200 |
276 |
501 |
430 |
80 |
R 3/4ʺ |
|
1ʺ |
DN25 |
UСG-25-200 |
200 |
312 |
533 |
440 |
80 |
R 1ʺ |
|
1 1/4ʺ |
DN32 |
UСG-32-200 |
200 |
352 |
577 |
460 |
60 |
R 1 1/4ʺ |
|
1 1/2ʺ |
DN40 |
UСG-40-200 |
200 |
388 |
628 |
490 |
60 |
R 1 1/2ʺ |
|
2ʺ |
DN50 |
UСG-50-200 |
200 |
464 |
680 |
500 |
60 |
R 2ʺ |
|
2 1/2ʺ |
DN65 |
UСG-65-200 |
200 |
560 |
768 |
540 |
60 |
R 2 1/2ʺ |
|
3ʺ |
DN80 |
UСG-80-200 |
200 |
636 |
842 |
570 |
60 |
R 3ʺ |
|
4ʺ |
DN100 |
UСG-100-200 |
200 |
838 |
1001 |
640 |
60 |
R 4ʺ |
Компенсирующая способность +-150мм
|
Диаметр трубы, мм |
Cерия |
Движение X,Y,Z мм |
Расстояние М мм |
Длина H мм |
Длина рукава L мм |
Вставка V мм |
Резьба R |
|
|
1/2ʺ |
DN15 |
UСG-15-300 |
300 |
312 |
597 |
530 |
130 |
R 1/2ʺ |
|
3/4ʺ |
DN20 |
UСG-20-300 |
300 |
326 |
601 |
530 |
130 |
R 3/4ʺ |
|
1ʺ |
DN25 |
UСG-25-300 |
300 |
352 |
633 |
540 |
120 |
R 1ʺ |
|
1 1/4ʺ |
DN32 |
UСG-32-300 |
300 |
412 |
677 |
560 |
120 |
R 1 1/4ʺ |
|
1 1/2ʺ |
DN40 |
UСG-40-300 |
300 |
448 |
738 |
600 |
120 |
R 1 1/2ʺ |
|
2ʺ |
DN50 |
UСG-50-300 |
300 |
524 |
800 |
620 |
120 |
R 2ʺ |
|
2 1/2ʺ |
DN65 |
UСG-65-300 |
300 |
620 |
898 |
670 |
120 |
R 2 1/2ʺ |
|
3ʺ |
DN80 |
UСG-80-300 |
300 |
696 |
972 |
700 |
120 |
R 3ʺ |
|
4ʺ |
DN100 |
UСG-100-300 |
300 |
898 |
1151 |
790 |
120 |
R 4ʺ |
