Компенсатор сильфонный осевой фланцевый КСОФ
Гибкое решение для надежности трубопроводов: Компенсатор сильфонный фланцевый КСОФ (КСФ, КСО-F)
Гибкое решение для надежности трубопроводов: Компенсатор сильфонный фланцевый КСОФ (КСФ, КСО-F)
Почему стоит выбрать фланцевый сильфонный компенсатор?
Если вам нужно защитить трубопровод от разрушительного воздействия температурных деформаций, вибраций и гидроударов, но при этом провести сварочные работы невозможно или нежелательно — компенсатор КСОФ станет вашим идеальным решением.
Это осевое сильфонное устройство с фланцевым присоединением. Его ключевой элемент — гибкий сильфон (гофрированная оболочка из нержавеющей стали), который берет на себя все нагрузки: растяжение, сжатие, изгиб и сдвиг, возникающие из-за перепадов давления и температуры. Благодаря фланцам, монтаж становится быстрым и удобным.
Главное преимущество фланцевого исполнения: В отличие от сварных аналогов, КСОФ незаменим на объектах, где сварка под запретом (например, из-за пожароопасности или особенностей рабочей среды), а также там, где важен последующий сервис. Фланцевый компенсатор можно легко демонтировать для ремонта, обслуживания участка или быстрой замены без повреждения магистрали.
Технический арсенал: Ключевые характеристики
Наши компенсаторы демонстрируют исключительную универсальность и адаптируются к любым условиям эксплуатации.
- Рабочая среда - агрессивные среды, нефтепродукты, газ, пар, вода, пищевые продукты — сильфон справляется с широким спектром веществ.
- Рабочее давление (Py) - от 16 до 25 кгс/см² (стандарт). Возможно изготовление под заказ до 200 кгс/см².
- Температурный диапазон - широчайший интервал от -260°C до +950°C, что позволяет применять изделие в криогенных системах и горячих газоходах.
- Диаметры (DN) - перекрываем все потребности — от 32 до 1000 мм и более (до 3000 мм под заказ).
- Компенсирующая способность - осевой ход от 60 до 220 мм эффективно гасит деформации.
Конструкция и материалы - сделано на совесть!
Долговечность компенсатора КСОФ обеспечивается премиальными материалами:
- Сильфон (гофра) - изготавливается из коррозионностойких и жаропрочных сталей марок 08X18H10T, 12X18H10T.
- Фланцы - доступны два типа исполнения: приварные или поворотные (из углеродистой или нержавеющей стали). Поворотные фланцы значительно упрощают монтаж, так как их легче сориентировать на месте.
- Дополнительная защита - для особо агрессивных сред компенсатор может комплектоваться внутренним экраном и защитным кожухом.

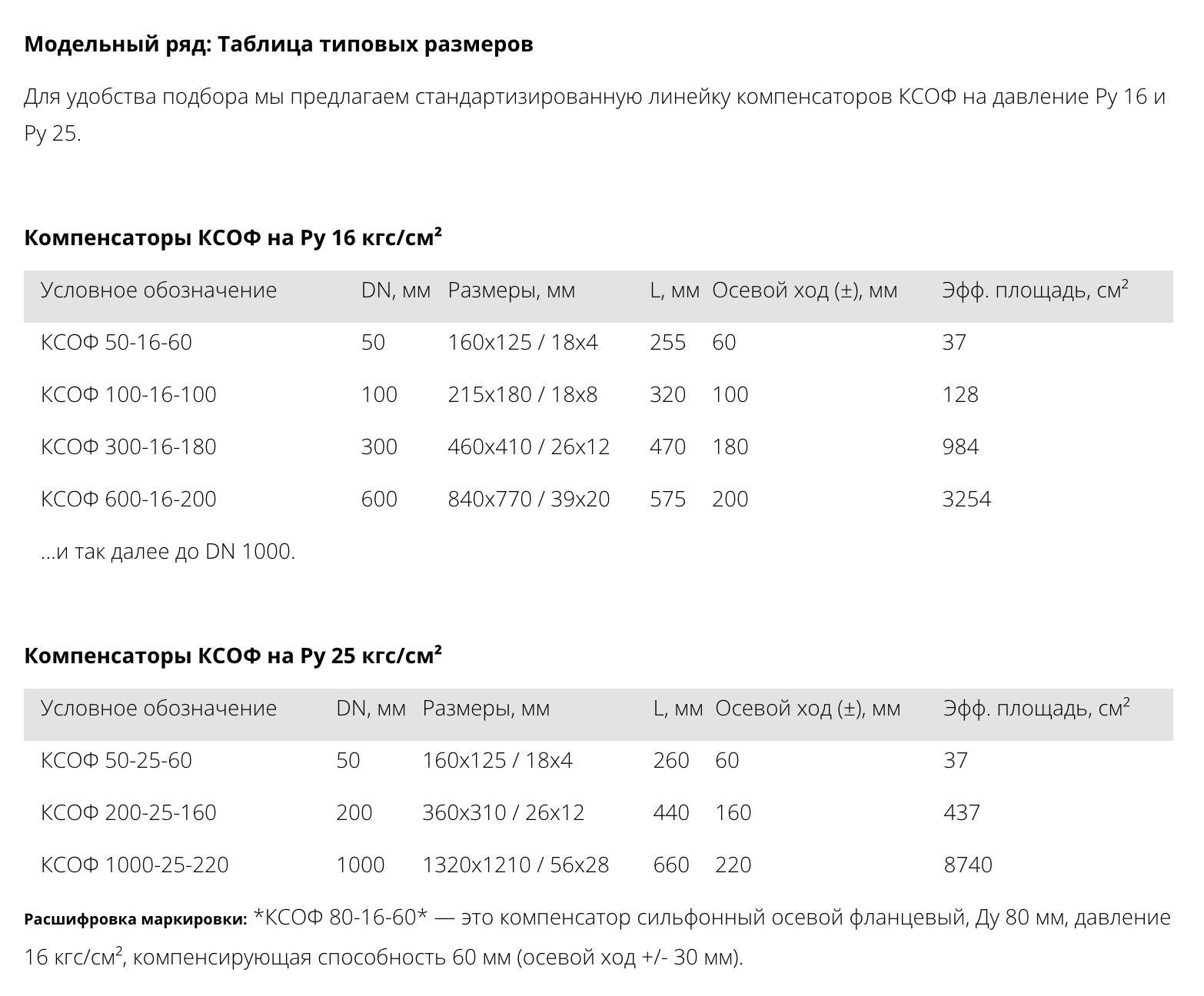

Модельный ряд: Таблица типовых размеров
Для удобства подбора мы предлагаем стандартизированную линейку компенсаторов КСОФ на давление Ру 16 и Ру 25.
Компенсаторы КСОФ на Ру 16 кгс/см²
|
Условное обозначение |
DN, мм |
Размеры, мм |
L, мм |
Осевой ход (±), мм |
Эфф. площадь, см² |
|
КСОФ 50-16-60 |
50 |
160x125 / 18x4 |
255 |
60 |
37 |
|
КСОФ 100-16-100 |
100 |
215x180 / 18x8 |
320 |
100 |
128 |
|
КСОФ 300-16-180 |
300 |
460x410 / 26x12 |
470 |
180 |
984 |
|
КСОФ 600-16-200 |
600 |
840x770 / 39x20 |
575 |
200 |
3254 |
|
...и так далее до DN 1000. |
Компенсаторы КСОФ на Ру 25 кгс/см²
|
Условное обозначение |
DN, мм |
Размеры, мм |
L, мм |
Осевой ход (±), мм |
Эфф. площадь, см² |
|
КСОФ 50-25-60 |
50 |
160x125 / 18x4 |
260 |
60 |
37 |
|
КСОФ 200-25-160 |
200 |
360x310 / 26x12 |
440 |
160 |
437 |
|
КСОФ 1000-25-220 |
1000 |
1320x1210 / 56x28 |
660 |
220 |
8740 |
Расшифровка маркировки: *КСОФ 80-16-60* — это компенсатор сильфонный осевой фланцевый, Ду 80 мм, давление 16 кгс/см², компенсирующая способность 60 мм (осевой ход +/- 30 мм).
Эксплуатация: Установил и забылКомпенсатор КСОФ относится к категории оборудования, не требующего ремонта. После правильного монтажа он не нуждается в специальном обслуживании.
- Срок службы - расчетный период эксплуатации составляет 11 лет.
- Безопасность - продукция имеет Декларацию соответствия ТР ТС 032/2013 и Сертификат ГОСТ Р.
Сферы применения
Надежность КСОФ подтверждена использованием в самых требовательных отраслях:
- Нефтегазовая промышленность
- Энергетика и системы ЖКХ
- Судо- и авиастроение
- Химическая и пищевая промышленность
- Криогенные системы
Почему выгодно заказать КСОФ у нас?
Прямое производство. Вы платите за продукт, а не за наценки посредников.
Гибкость производства. Нужен нестандартный размер или особый сплав? Мы изготовим аналог компенсатора любого стороннего производителя по вашим чертежам или входным данным.
Скидки за объем. Работаете над крупным проектом? Предложим индивидуальные условия.
Полный цикл контроля. Лазерная резка, наладка, покраска — все этапы проходят контроль качества в нашем цеху.
Доставка и логистика
Мы организуем отправку в любой регион РФ и страны СНГ. Работаем с ведущими транспортными компаниями:
- Деловые Линии
- ПЭК
- КИТ
- и другими.
Вы можете выбрать самовывоз со склада или доставку до терминала ТК в вашем городе.
Остались вопросы? Нужен расчет?
Не тратьте время на поиски аналогов. Оставьте заявку на сайте или напишите на почту прямо сейчас. Наш инженер свяжется с вами в течение 2 часов, поможет подобрать компенсатор с нужной осевой жесткостью и ответит на все технические вопросы.

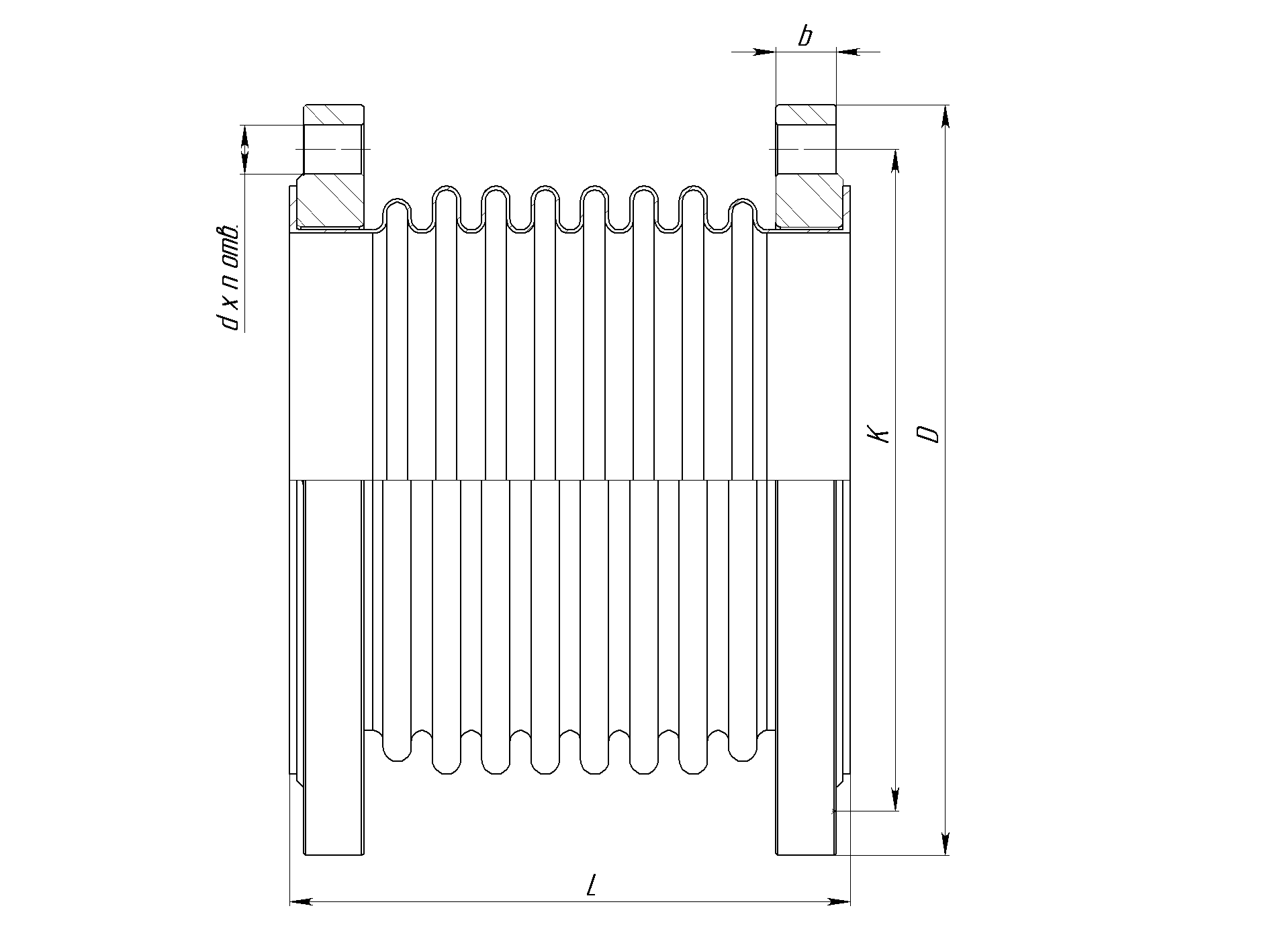

Таблица 1. Изменения технических параметров компенсаторов
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | |||||
| DN | РN | D | k | b | d | L мм/mm | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
до 2026г | с 2026г | |
| КСОF 65-16-60 | 65 | 16 | 180 | 145 | 21 | 18 | 180 | 165 |
| КСОF 80-16-60 | 80 | 16 | 195 | 160 | 21 | 18 | 180 | 160 |
| КСОF 100-16-60 | 100 | 16 | 215 | 180 | 23 | 18 | 185 | 160 |
| КСОF 125-16-60 | 125 | 16 | 245 | 210 | 25 | 18 | 190 | 170 |
| КСОF 150-16-60 | 150 | 16 | 280 | 240 | 25 | 22 | 200 | 180 |
| КСОF 200-16-80 | 200 | 16 | 335 | 295 | 27 | 22 | 250 | 210 |
| КСОF 250-16-80 | 250 | 16 | 405 | 355 | 28 | 26 | 280 | 215 |
| КСОF 300-16-100 | 300 | 16 | 460 | 410 | 28 | 26 | 325 | 270 |
| КСОF 350-16-100 | 350 | 16 | 520 | 470 | 30 | 26 | 350 | 350 |
| КСОF 400-16-100 | 400 | 16 | 580 | 525 | 34 | 30 | 350 | 350 |
| КСОF 450-16-100 | 450 | 16 | 640 | 585 | 38 | 30 | 455 | 455 |
| КСОF 500-16-100 | 500 | 16 | 710 | 650 | 44 | 33 | 325 | 325 |
| Кол-во отверстий | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| Δ | ±λ | Сλ Н/мм, N/mm | Sэф | |||
| n |
мм mm |
мм mm |
кг kg |
до 2026г | с 2026г |
см2 cm2 |
| 4 | 60 | 30 | 7,5 | 315,21 | 346,73 | 59,99 |
| 4/8 | 60 | 30 | 8,4 | 237,25 | 284,71 | 82,52 |
| 8 | 60 | 30 | 10,6 | 241,14 | 305,77 | 116,9 |
| 8 | 60 | 30 | 14,1 | 323,24 | 363,64 | 154,38 |
| 8 | 60 | 30 | 17,7 | 393,17 | 436,85 | 232,89 |
| 12 | 80 | 40 | 25 | 823,19 | 960,39 | 456,92 |
| 12 | 80 | 40 | 35,8 | 590,20 | 1071,85 | 683,49 |
| 12 | 100 | 50 | 43,1 | 642,8 | 871,67 | 959,91 |
| 16 | 100 | 50 | 57,5 | 578,81 | 578,81 | 1234,74 |
| 16 | 100 | 50 | 81,5 | 1334,63 | 1334,63 | 1622,40 |
| 20 | 100 | 50 | 114,2 | 1190,45 | 1190,45 | 2038,02 |
| 20 | 100 | 50 | 131,5 | 1942,25 | 1942,25 | 2463,01 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
